本檢測儀由一臺全透明密封箱體及配套控制系統組成，使用時，將控制系統連接置壓縮空氣，將樣品放入密封箱內并充入適量的清水，在控制器上設定好一定的進氣壓力，按下啟動按鈕后，系統自動充氣，完成充氣后自動停止保壓，一旦產品出現泄漏，產品外部液體會迅速充入產品內部，同時產品內部的空氣會快速排出，操作人員可通過排出氣泡或直接查看產品內部是否進水來判定當前產品在當前水深下是否泄漏。已廣泛應用于電子，醫療等行業做深度防水性能測試及漏點查找，替代傳統深水測試法，節省空間，操作方便。
該設備是根據GB4208《外殼防護等級（IP代碼）》標準中IPX8要求而設計制造的水密性試驗設備，設備采用不銹鋼壓力容器作力試驗載體，用于IPX8浸水試驗。
本加壓防水等級測試儀以標準大氣壓為檢測基本原理：地面上標準大氣壓約等于760毫米高水銀柱產生的壓強。 根據液體壓強的公式P=ρgh，P為氣體壓強，g為重力加速度9.8N,ρ為液體介質密度，h為液體深度，通過變換公式h=h=P/gh得知，當產品需要進行指定水測測試時，在確定一定容量的液體的基礎上，通過改變液體上方大氣壓強P來達到改變液體內部壓力以模擬不同液體深度的目的。

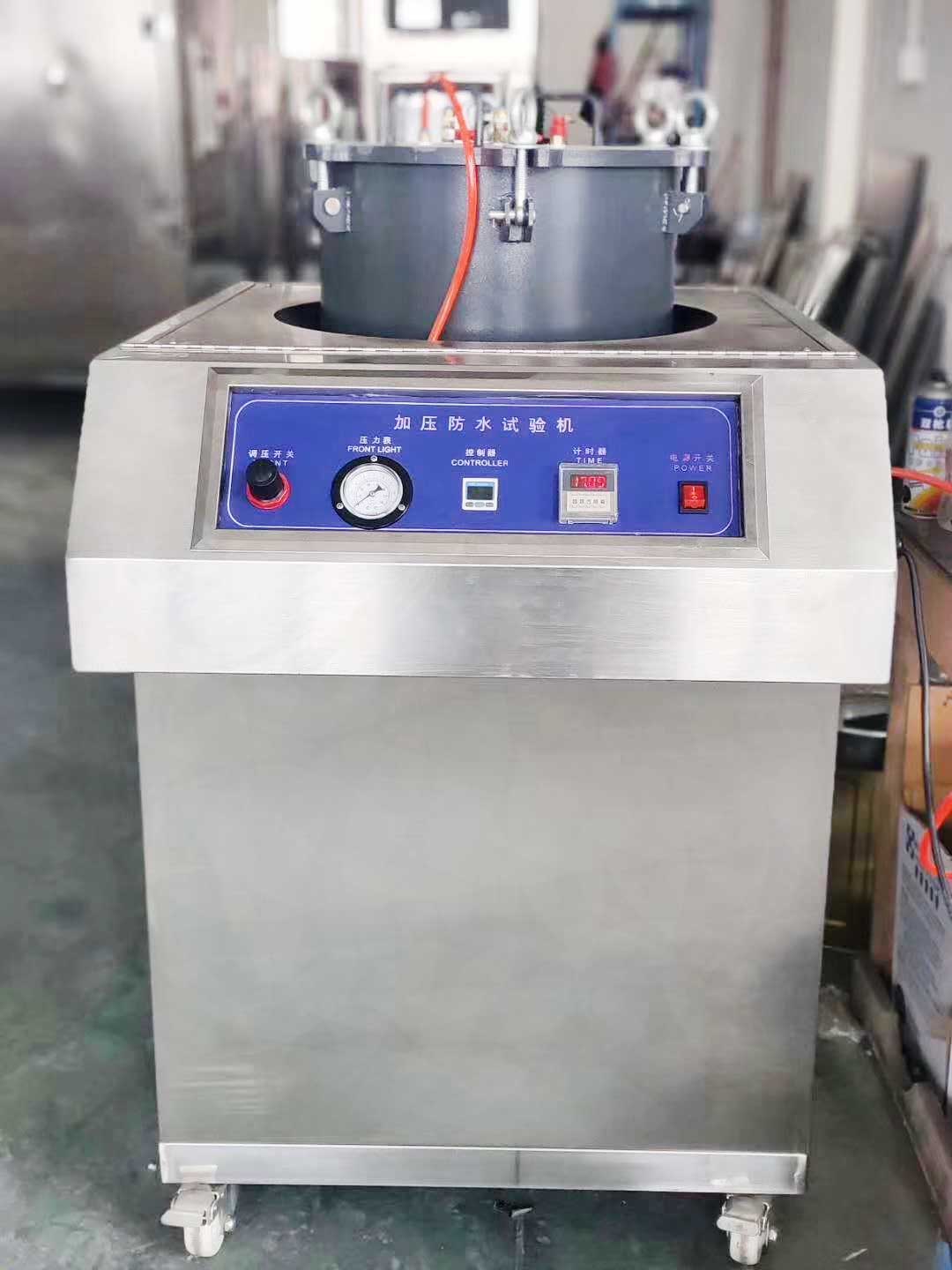

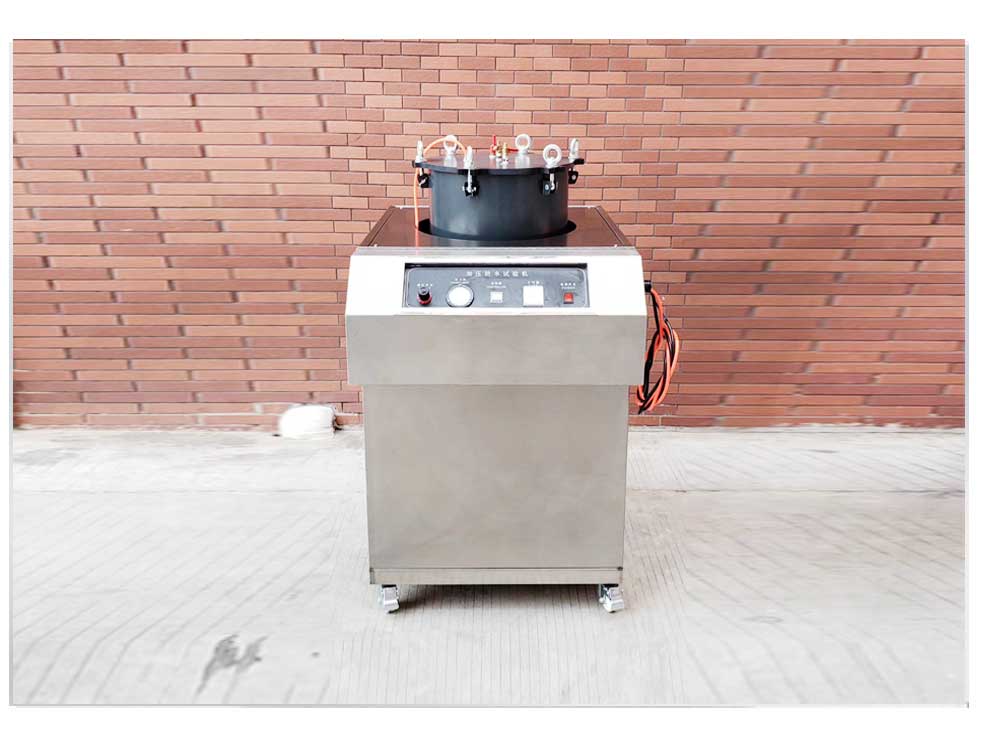

IP68加壓防水等級測試儀產品特點
加壓容器：SUS304不銹鋼
直徑500mm ，高度600mm 壁厚3mm。
硅膠密封圈
自動開關蓋，減輕人工開關蓋負擔，同時可作為安全防護
數顯調壓： 0～ 0.35MPa，曲線控壓功能。
加壓系統：數字調壓。
壓力表精度0.25 級，量程1Mpa。
試驗時間： 0-9999min
最大極限壓力： 0.5MPa。
壓力保護：壓力開關保護。
與供水設備間采用3/4″高壓鋼絲軟管連接。
設置有安全泄壓閥
電壓：220V 50HZ
適用范圍（IP67-68級以上深度防水密封性能測試）
產品名稱
防水等級測試儀
產品型號
IK-IPLT-20ZDS
工作電壓
220V，50HZ
消耗功率
200W
控制系統
7寸觸摸屏控制系統
內置50組X10段壓力控制程序
SMC電氣比例閥調壓+AirTac進排氣電磁閥
壓力控制
0~200Kpa
真空罐材質
PMMA有機玻璃，板厚20mm
安全防護
防爆護欄+限壓閥
保壓定時范圍
0~999min
工作室有效尺寸
Φ250mm×210 mm (H)
升降平臺
Φ240mm×6 mm (H)
氣源壓力
0.7MPa （用戶自備）
氣源接口
Φ6 PU管
密封材料
優質硅橡膠密封條
安全防護
1，強制手動泄壓防護
2，0.3Mp彈簧限壓閥防護
3，0.3MPa進氣壓力減壓閥防護
