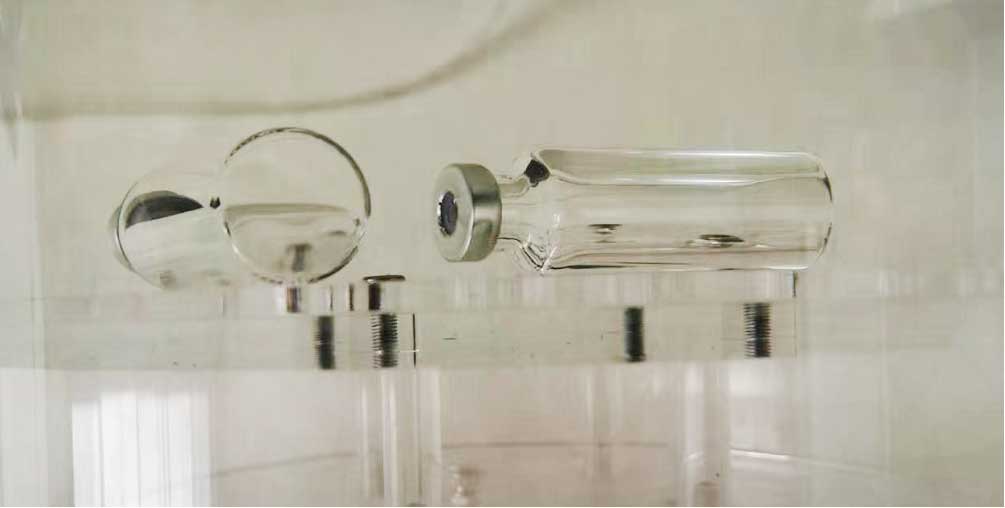

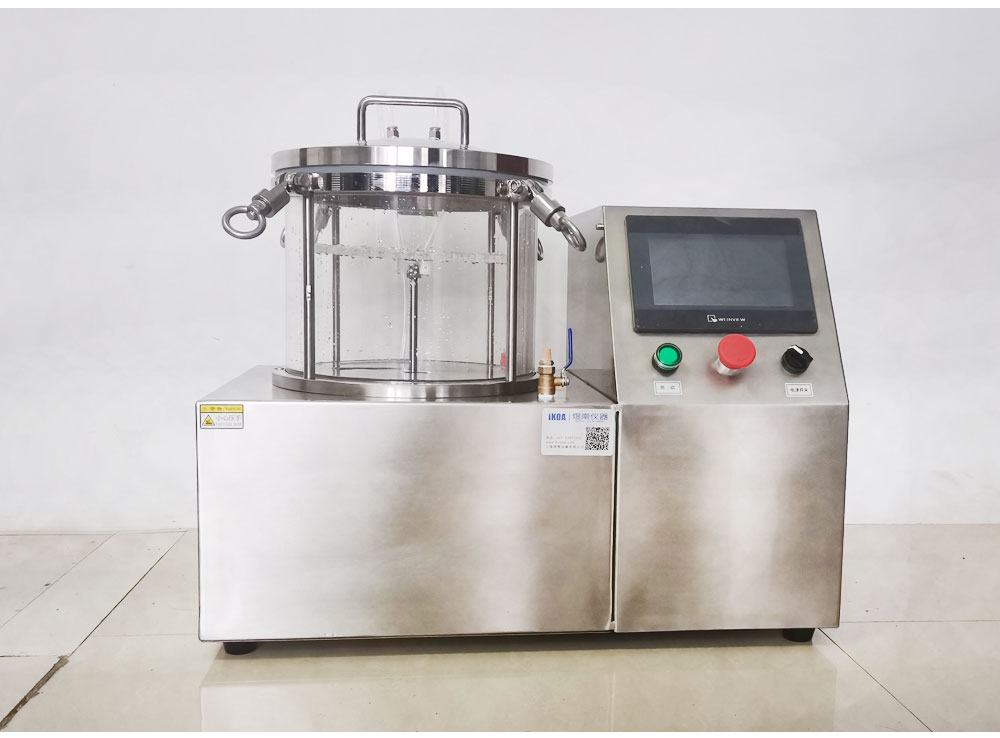

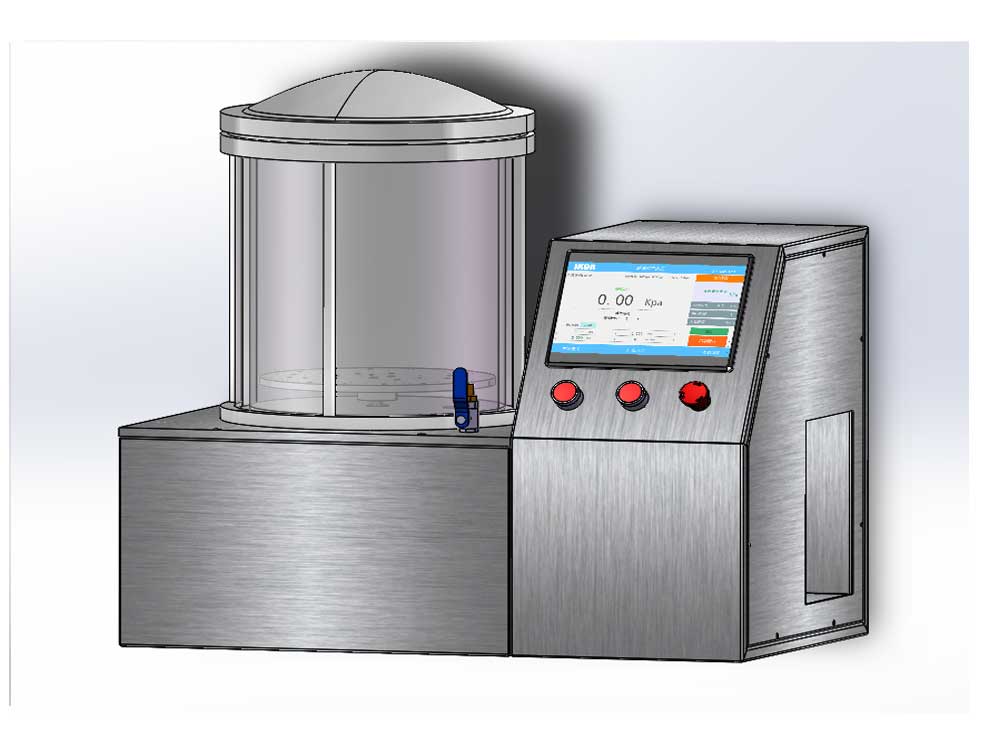

本檢測儀由一臺全透明密封箱體及配套控制系統組成，使用時，將控制系統連接置壓縮空氣，將樣品放入密封箱內并充入適量的清水，在控制器上設定好一定的進氣壓力，按下啟動按鈕后，系統自動充氣，完成充氣后自動停止保壓，一旦產品出現泄漏，產品外部液體會迅速充入產品內部，同時產品內部的空氣會快速排出，操作人員可通過排出氣泡或直接查看產品內部是否進水來判定當前產品在當前水深下是否泄漏。已廣泛應用于電子，醫療等行業做深度防水性能測試及漏點查找，替代傳統深水測試法，節省空間，操作方便。
本加壓防水等級測試儀以標準大氣壓為檢測基本原理：地面上標準大氣壓約等于760毫米高水銀柱產生的壓強。 根據液體壓強的公式P=ρgh，P為氣體壓強，g為重力加速度9.8N,ρ為液體介質密度，h為液體深度，通過變換公式h=h=P/gh得知，當產品需要進行指定水測測試時，在確定一定容量的液體的基礎上，通過改變液體上方大氣壓強P來達到改變液體內部壓力以模擬不同液體深度的目的。
IP68加壓防水等級測試儀產品特點
較寬的壓力范圍：-100Kpa~300Kpa（模擬1~30米水深）。
透明壓力桶內直徑250mm，深度210mm或420mm可選。
優質進口透明PMMA有機玻璃罐，板厚15mm，透明度好，可清晰看到箱內實驗情況。
內置程序調壓比例閥，觸摸屏系統設置后測試壓力與時間后系統自動執行加壓-恒壓保壓-排氣動作。

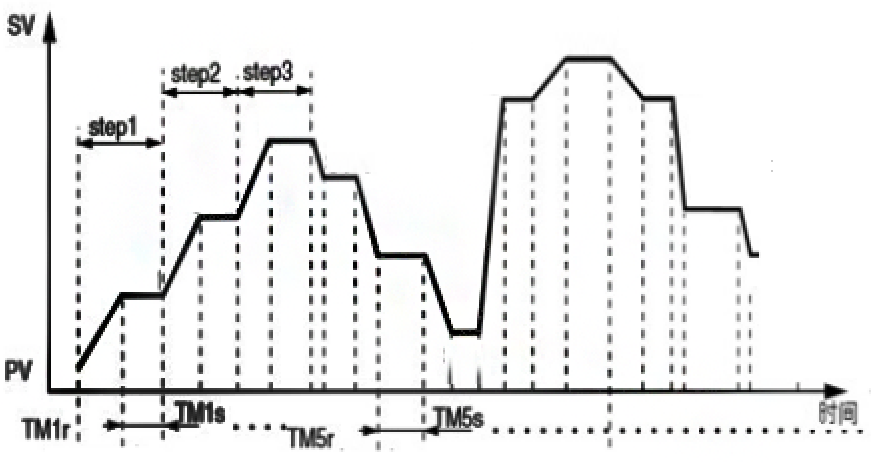

7寸觸摸屏控制系統，內置50組x10段控制配方，適應不同規格產品檢測方案，如：第一段10KPa，20min；第二段30Kpa，30min，第三段50Kpa,50min。
集成有真空測漏箱功能，可存儲50組5段真空檢漏工藝配方。
SUS304不銹鋼人孔法蘭蓋+硅膠密封圈，強力耐壓0.7Mpa.
加壓浸水與浸水加壓功能相互切換。
適用范圍（IP67-68級以上深度防水密封性能測試）
產品名稱
防水等級測試儀
產品型號
IK-IPLT-20ZDS
工作電壓
220V，50HZ
消耗功率
200W
控制系統
7寸觸摸屏控制系統
內置50組X10段壓力控制程序
SMC電氣比例閥調壓+AirTac進排氣電磁閥
壓力控制
0~300Kpa
真空罐材質
PMMA有機玻璃，板厚20mm
安全防護
防爆護欄+限壓閥
保壓定時范圍
0~999min
工作室有效尺寸
Φ250mm×210 mm (H) （可定制）
升降平臺
Φ240mm×6 mm (H)
氣源壓力
0.7MPa （用戶自備）
氣源接口
Φ6 PU管
密封材料
優質硅橡膠密封條
安全防護
1，強制手動泄壓防護
2，0.3Mp彈簧限壓閥防護
3，0.3MPa進氣壓力減壓閥防護
