IK-ALTS-VLD1002型氣密性檢測儀，整機由密封檢測主機及氣密性檢測夾具組成，采用充氣（抽真空）檢測法對產品進行氣密性檢測。高精度差壓比較檢測技術，可用于檢測微小泄漏，檢測效率高，檢測準確。 配置有7寸觸摸屏人機界面，煜南ALO氣密性檢測系統，具有歷史記錄功能，可以通過線查看或U盤導出7天內歷史氣密性檢測數據。
氣密檢測儀用途
采用高精度差壓比較檢測技術，用于檢測微小泄露，檢測率高檢測準確，廣泛應用于汽配，化工，醫療等行業做氣密性測試等
氣密檢測儀工作原理
整機由密封檢測主機及氣密性檢測夾具組成，采用充氣（抽真空）檢測法對產品進行氣密性檢測.

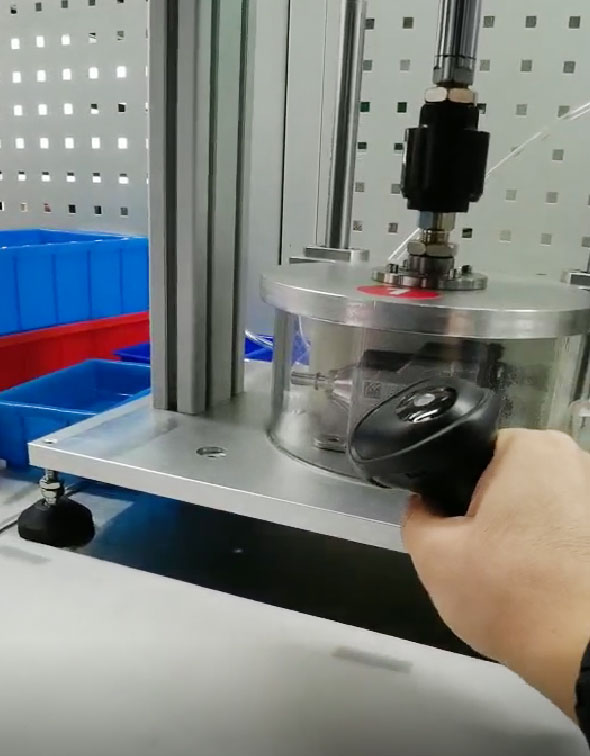

氣密性檢測機產品密封艙及原理模型：
氣密性檢測機系統氣控原理圖：
氣密檢測儀特點
1. 正負壓一體，內/外壓測漏功能.
2, 7寸觸摸屏控制顯示，內置產品資料配方，通電即可使用。
3. 具有歷史記記錄功能，可配置掃碼槍錄入產品訊息。
4，檢測壓力-100~800kpa。
5，高精度3051型差壓檢測，差壓量程-2000~2000pa，精度0.2pa。
6，配置有NG和Ok外控輸出及485通訊功能。
7，手動調壓或自動調壓可選。
8， 可按需定制密封檢測工裝。
氣密檢測儀適用范圍：
產品型號 | IK-ALTS-VLD1002 |
工作電壓 | 220V/50HZ |
檢測壓力范圍 | -100~800Kpa |
檢測氣壓分辨率 | 0.1Kpa |
檢測方式 | 差壓檢測 |
檢測壓力顯示 | 煜南定制型進口擴散硅高精度壓力傳感器 量程：-100~100Kpa 精度：±0.5%FS |
泄漏單位 | Pa |
泄漏檢測 | 進口單晶硅高精度差壓傳感器 （3051型） 量程：-2000~2000Pa，檢測精度0.5Pa |
系統精度 | 1Pa |
系統顯示 | 7寸臺灣威綸 觸摸屏控制系統 帶USB接口可用于導出檢測記錄 |
控制系統 | 上海煜南ALO氣密性檢測系統基于SMT32單片機控制主板，結合PLC工業控制特點，具有良好的抗磁干擾能力 |
檢測時間設置 | 1~9999S |
泄漏單位 | Pa , ml/min |
檢測通道 | 一通道 或多通道 |
響應時間 | 50ms |
數據存儲 | 可存儲7天檢測數據，超時自動循環覆蓋，可用U盤導出EXCEL格式 |
內部管徑 | 6mm |
氣動控制 | 標配全進口日本SMC品牌高品質氣動元件 |
結果檢出方式 | NG 聲光報警,NG&OK兩組輸出控制訊號 |
系統語言 | 中文 |
建議使用環境 | 23+/5℃，65+/15%RH，無強磁強電 |
選配 | 1，密封工裝 2，真空泵RS-4 3，空氣壓縮機 |
